Fluke SMFT-1000/PRO
Description du produit
Conçu pour les professionnels de l'énergie photovoltaïque qui réalisent des services d'installation et de maintenance pour des systèmes jusqu'à 1 000 V CC, le SMFT-1000 offre une solution complète de test photovoltaïque.
Le Fluke SMFT-1000 est disponible en 2 configurations :
Fluke SMFT-1000 KIT | Fluke SMFT-1000 PRO | |
Testeur PV multifonction SMFT-1000 | ✔ | ✔ |
Appareil de mesure de l’irradiation solaire sans fil IRR2-BT Pro | ✔ | ✔ |

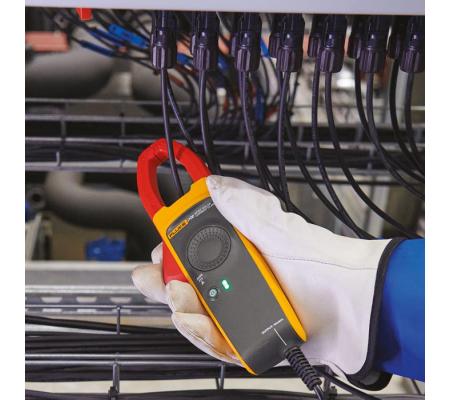

Pince ampèremétrique i100 100 A AC/DC avec jeu d’aimants TPAK | ✔ | ✔ |
Sonde de test avec bouton de test à distance TP1000 | ✔ | ✔ |
Jeu de cordons de mesure TL1000 | ✔ | ✔ |
Jeu de cordons de mesure TL1000-MC4 | ✔ | ✔ |
Cordons de mesure sur bobine TL1000/30M | ✔ | ✔ |
Ensemble de cordons de mesure pour installations photovoltaïques avec pince PVLEAD3 MC4 | ✔ | |
Licence du logiciel Advanced TruTest™ * | ✔ | |
Manuel | ✔ | ✔ |
* Le logiciel TruTest™ permet d'importer, d'organiser, d'analyser et d'établir facilement des rapports sur les données de mesure et les tests d'installation des panneaux solaires.
Fonctionnalités de test critiques pour l’inspection périodique des systèmes PV
Test de sécurité en séquence complète – CEI 62446-1 Catégorie 1 :
- Résistance du conducteur de terre de protection (Rpe)
- Tension sur circuit ouvert (Voc)
- Courant de court-circuit (Isc)
- Résistance d’isolement (Rins)
- Polarité
Retour sur investissement et test des performances du système – CEI 62446-1 Catégorie 2 :
- Traçage de la courbe I-V et analyse logicielle avec TruTest
- Irradiance, température, inclinaison, point cardinal
Logiciel solaire TruTest™
TruTest™ vous permet de gérer les actifs solaires, de stocker les données et de générer des rapports sur une seule plateforme. Le SMFT-1000 est également disponible en version SMFT-1000/PRO. Ce kit comprend une licence avancée pour le logiciel TruTest d'une valeur de 461 €.
Appareil de mesure de l’irradiation solaire sans fil
Pour effectuer des mesures précises de la courbe I-V, des données de température et d’irradiance en temps réel sont nécessaires. L’appareil de mesure de l’irradiation solaire IRR2-BT inclus dans la livraison se connecte sans fil au SMFT-1000 pour communiquer des données en temps réel, fournissant des mesures de courbe I-V les plus précises possibles. Si la connexion sans fil est interrompue pour quelque raison que ce soit, l’IRR2-BT continuera d’enregistrer pendant 17 heures maximum les données qui pourront ensuite être associées aux vérifications effectuées avec le SMFT-1000.
Simplicité d'utilisation

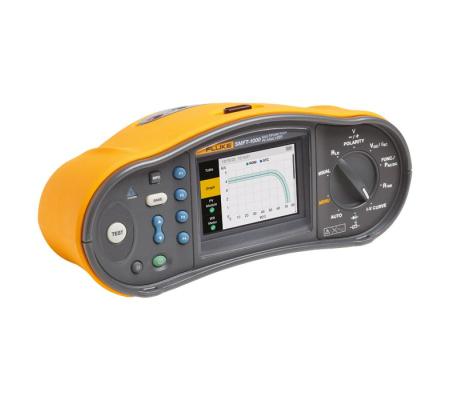

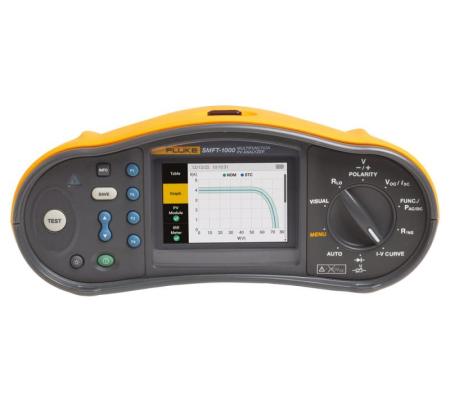

Le SMFT-1000 est équipé d'un écran couleur à fort contraste qui permet de lire les résultats et la courbe I-V. Les instructions à l'écran vous guident facilement à travers les tests.
Le mode de test automatique permet d'effectuer une série automatique de tests dans différentes combinaisons :
- Avec ou sans test d’isolation
- Tests CEI 62446-1 pour la catégorie 1 ou les catégories 1 et 2
- Test CEI 62446-1 pour la classe de protection I ou II
Résultats de la courbe I-V sur site
Lors du relevé d’une courbe I-V sur le terrain, le SMFT-1000 affiche la courbe à mesure qu’elle se charge dans les données de vérification par rapport aux spécifications du module telles que définies par le fabricant. Cela facilite la confirmation immédiate des mesures sans recours à un ordinateur portable ou une tablette. Exécutez le test de courbe I-V sur les nouvelles installations pour confirmer qu’elles fonctionnent conformément aux spécifications du site ou pour vérifier si les chaînes ou modules existants fonctionnent aux niveaux de performance attendus.

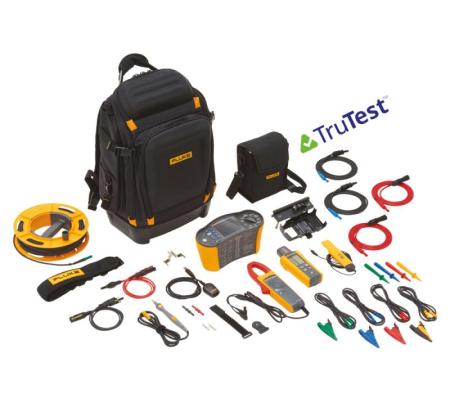

Set complet
Outre l'instrument de test, ce SMFT-1000/KIT contient toutes les pièces et accessoires nécessaires à la réalisation des tests. Tout cela tient dans le sac à dos inclus, ce qui vous permet de tout transporter confortablement à l'endroit souhaité.
Lire plusInformation produit
Accessoires inclus
- Sac à dos d’outils professionnels Fluke SMFT-1000-BP
- Analyseur PV multifonction SMFT-1000
- Borne
- Pack de fusibles
- Câble adaptateur IRDA optique vers USB
- Adaptateur de mesure
- Appareil de mesure de l’irradiation solaire sans fil IRR2-BT Pro
- Sonde de température externe 80PR-IRR
- Support de montage pour panneau solaire
- Mallette de transport
- Pince ampèremétrique i100 100 A AC/DC
- Jeu d’aimants TPAK
- Sonde de vérification avec bouton de test à distance TP1000
- Jeu de cordons de mesure TL1000
- Jeu de cordons de mesure TL1000-MC4
- Cordons de mesure sur bobine TL1000/30M
- Jeu de coupleurs
- Ensemble de cordons de mesure pour installations photovoltaïques avec pince PVLEAD3 MC4
- Logiciel de gestion des données et de génération de rapports TruTest™ Advanced
